2. Сборка и настройка

2. СБОРКА И НАСТРОЙКА

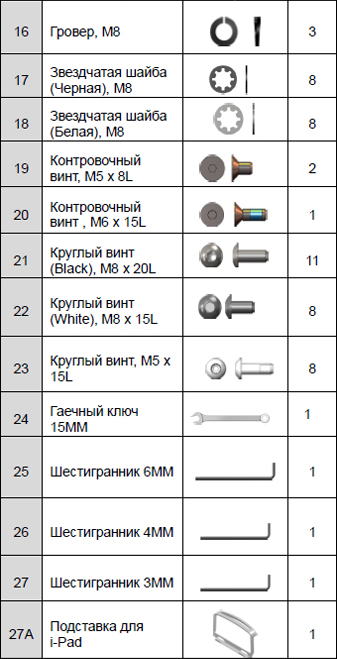

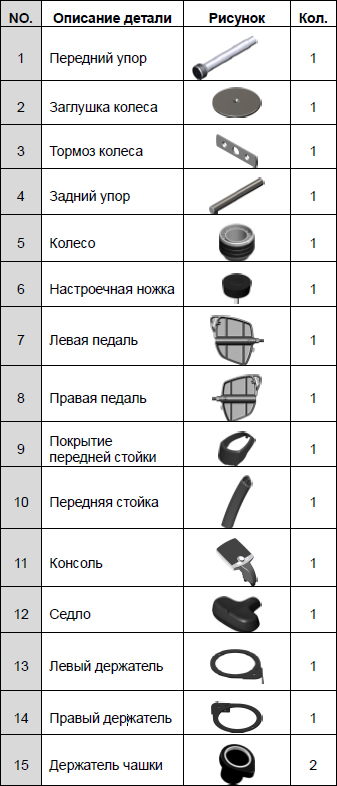

550UBi - список деталей

Сначала необходимо открыть коробку, удалить из нее весь пенопласт и картон. Проверьте наличие всех необходимых деталей по списку перед началом сборки. В списке указаны детали, необходимые для сборки в пунктах 2.1 (рама 550UBi и 550Ube) и 2.2 (консоль 550UBi).

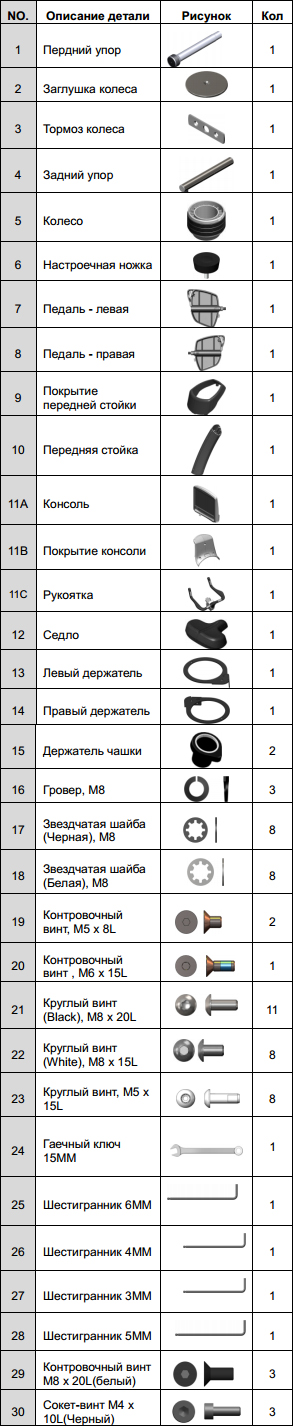

550UBe - список деталей

Сначала необходимо открыть коробку, удалить из нее весь пенопласт и картон. Проверьте наличие всех необходимых деталей по списку перед началом сборки. В списке указаны детали, необходимые для сборки в пункте 2.3 (550UBe – мультимедиа консоль).

2.1 Сборка - 550UBI и 550RBE рама тренажера

ШАГ 1. Установка переднего упора

ШАГ 2. Установка колеса

ШАГ 3. Установка заднего упора

ШАГ 4. Установка настроечных ножек

ШАГ 5. Установка седла

ШАГ 6. Установка левой педали

ПРИМЕЧАНИЕ

1. Ключ нужно вращать в том же направлении, как показано на рисунке.

2. Убедитесь, что педаль левая.

ШАГ 7. Установка правой педали

ПРИМЕЧАНИЕ

3. Ключ нужно вращать в том же направлении, как показано на рисунке.

4. Убедитесь, что педаль правая.

2.2 Сборка- 550UBi - Интерактивная консоль

ШАГ 8. Установка вертикальной стойки (1)

ПРИМЕЧАНИЕ

1. Перед сборкой нужно расположить провода внутри стойки. Следите, чтоб они не повредились в процессе сборки.

2. Покрытие вертикальной стойки (9) нужно тщательно закрепить.

ШАГ 9. Закрепление вертикальной стойки (2)

ШАГ 10. Установка консоли

Шаг 11. Установка рамки для iPad

ШАГ 12. Установка левого и правого держателей

ШАГ 13. Установка держателей чашек

Сборка окончена.

2.3 Сборка- 550UBe консоль мультимедиа

ШАГ 8. Установка вертикальной стойки (1)

ШАГ 9. Закрепление вертикальной стойки (2)

ШАГ 10. Установка консоли (1)

ШАГ 11. Установка консоли (2)

ПРИМЕЧАНИЕ

Очень осторожно проводите кабели через отверстия в рукоятке.

ШАГ 12. Установка консоли (3)

ШАГ 13. Установка консоли (4)

ПРИМЕЧАНИЕ

Важно убедиться в том, что провода не пережаты и не повреждены.

ШАГ 14. Установка консоли (5)

ПРИМЕЧАНИЕ

Очень аккуратно подключайте провода. Убедитесь, что они не пережаты и не повреждены.

ШАГ 15. Установка левого и правого держателей

ШАГ 16. Установка держателей чашек.

Сборка окончена.

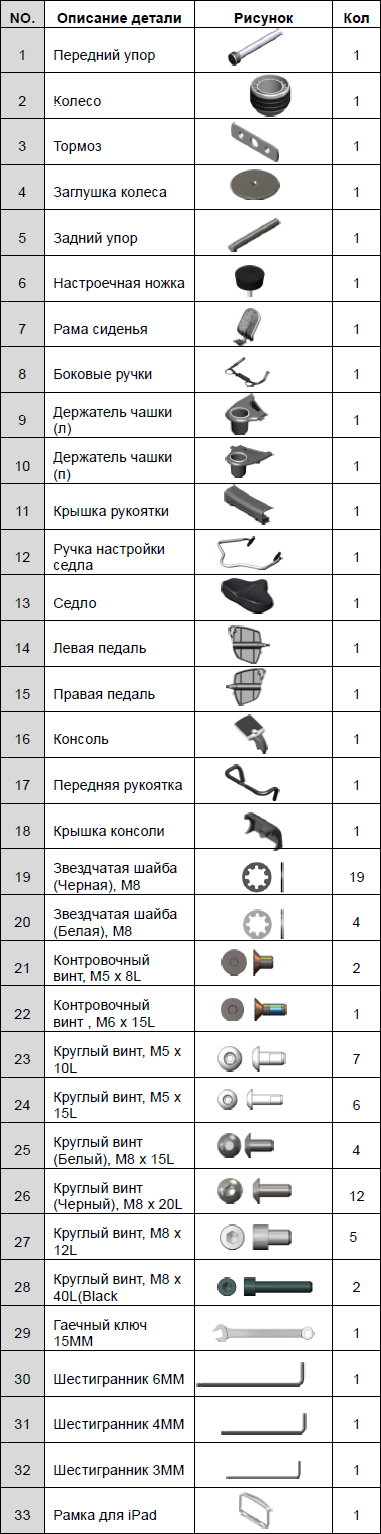

550RBi - список деталей

Сначала необходимо открыть коробку, удалить из нее весь пенопласт и картон. Проверьте наличие всех необходимых деталей по списку перед началом сборки. В списке указаны детали, необходимые для сборки в пунктах 2.4 (рама 550RBi и 550RBe) и 2.5 (интерактивная консоль 550RBi).

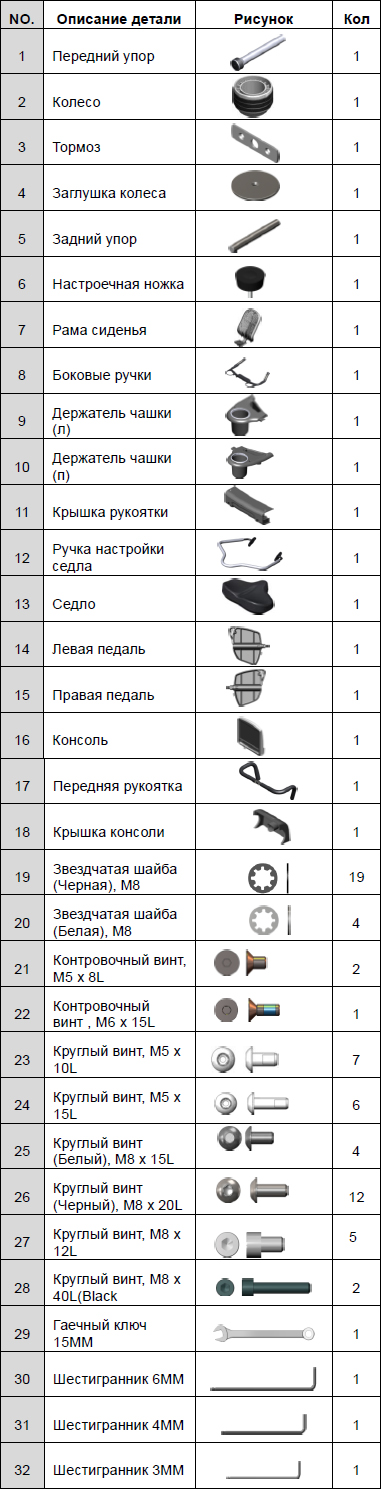

550RBe – список деталей

Сначала необходимо открыть коробку, удалить из нее весь пенопласт и картон. Проверьте наличие всех необходимых деталей по списку перед началом сборки. В списке указаны детали, необходимые для сборки в пункте 2.6 (550RBe – консоль мультимедиа).
